商品の詳細:
|
| アイテム: | 天然ガスの燃焼システム 粘土ブロックトンネルオーブンのプロジェクト図 | 原材料: | 粘土 泥 土 飛ぶ灰 |
|---|---|---|---|
| ブリックタイプ: | 固体で空っぽのセラミック | 煉瓦乾燥: | 単層のより乾燥した部屋 |
| 煉瓦発砲: | レンガトンネル炉 | ||
| ハイライト: | 天然ガスの燃焼トンネル 炉図,粘土材料 トンネル炉図,ブロックトンネル 炉図 |
||
天然ガス焚きシステム粘土レンガブロックトンネルキルンプロジェクト図面
石炭/燃料/ガスオイル燃焼システムを備えた粘土レンガトンネルキルン
BBT全自動レンガキルンプロジェクト BBTによる乾燥室設計を備えた全自動粘土レンガトンネルキルン
焼成粘土中空ブロック用赤色粘土レンガトンネルキルンプロジェクト

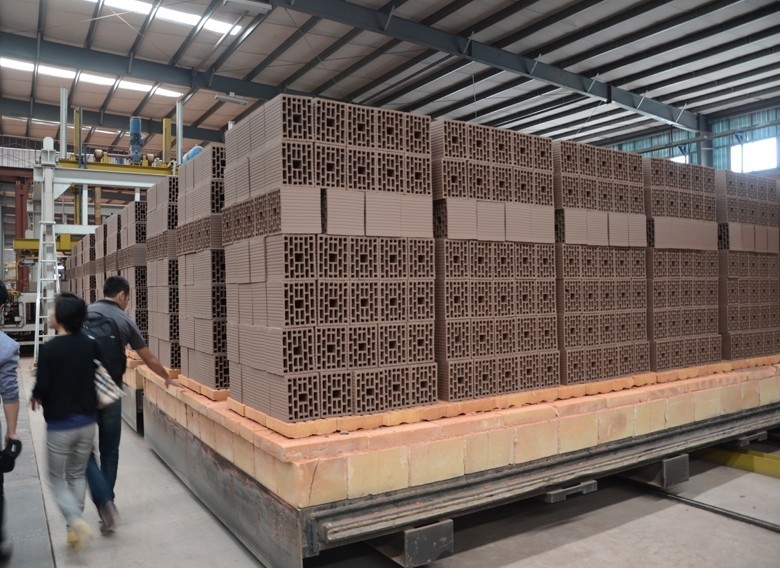

粘土レンガトンネルキルン
トンネルキルンは、排煙、冷却、廃熱放出、キルンカー下の圧力バランス、走行、検出システムの完全なシステムを備えています。これらのシステムを調整することにより、キルン内の焼成曲線がより合理的になり、生産システムがより協調的になります。
入口側には準備室があり、準備室とキルン予熱ゾーンの間には遮断ドアがあります。トンネルキルンの両端には出入口ドアがあります。これにより、冷気の侵入を効果的に回避し、内部の焼成システムが外部の影響を受けないようにします。
粘土レンガトンネルキルンプロジェクト
基礎：トンネルキルンは帯状基礎です。下から上へ、順にプレーンコンクリート、鉄筋コンクリートガーダー（鉄道ガーダー）/ボード（キルン壁の下）です。
壁：温度が200℃以下の予熱ゾーンと冷却ゾーンには赤レンガが敷かれています。残りは複合壁を採用しています。耐火レンガは焼成ゾーンと断熱ゾーンの内壁に敷かれます。粘土断熱レンガは断熱エリアの敷設に使用されます。一方、耐火ファブリックフェルト（温度曲線が600℃を超える関連部分用）またはロックウールフェルトが詰め物に使用され、赤レンガが外壁に敷かれます。
| 仕様モデル | 数 | 出力容量（個/日） | 必要な土地面積 | 外寸（m） |
| トンネルキルン+乾燥機 | 2.5mセクション | 50000 | 140×50m | 110.8×4.3×2.34 |
| 8チャンネル | 61×9.6×1.5 | |||
| 3.6mセクション | 80000〜100000 | 170×65m | 134.2×5.4×3.6 | |
| 12チャンネル | 67.6×19.22×1.5 | |||
| 4.6mセクション | 100000〜120000 | 180×70m | 143.5×6.4×3.33 | |
| 14チャンネル | 65.5×25.24×3.285 | |||
| 6.9mセクション | 150000〜180000 | 200×120m | 153.5×8.7×3.33 | |
| 20チャンネル | 65.5×25.24×3.285 |
