商品の詳細:
|
| ポイント: | 圧力バランスの粘土の煉瓦トンネル キルン装置の煙の抽出システム送風機の冷却ファン | 扇風機タイプ: | 4種類のファン装置 |
|---|---|---|---|
| 使用する: | トンネルオーブンプロジェクト | 乾燥機: | 単層のより乾燥した部屋、トンネルのドライヤー |
| 炉のタイプ: | トンネルオーブンプロジェクト | 主要な部品: | モーター、rの頻度コンバーター |
| ハイライト: | 圧力バランスの粘土の煉瓦トンネル キルン,粘土の煉瓦トンネル キルンの冷却ファン,送風機のトンネル キルン装置 |
||

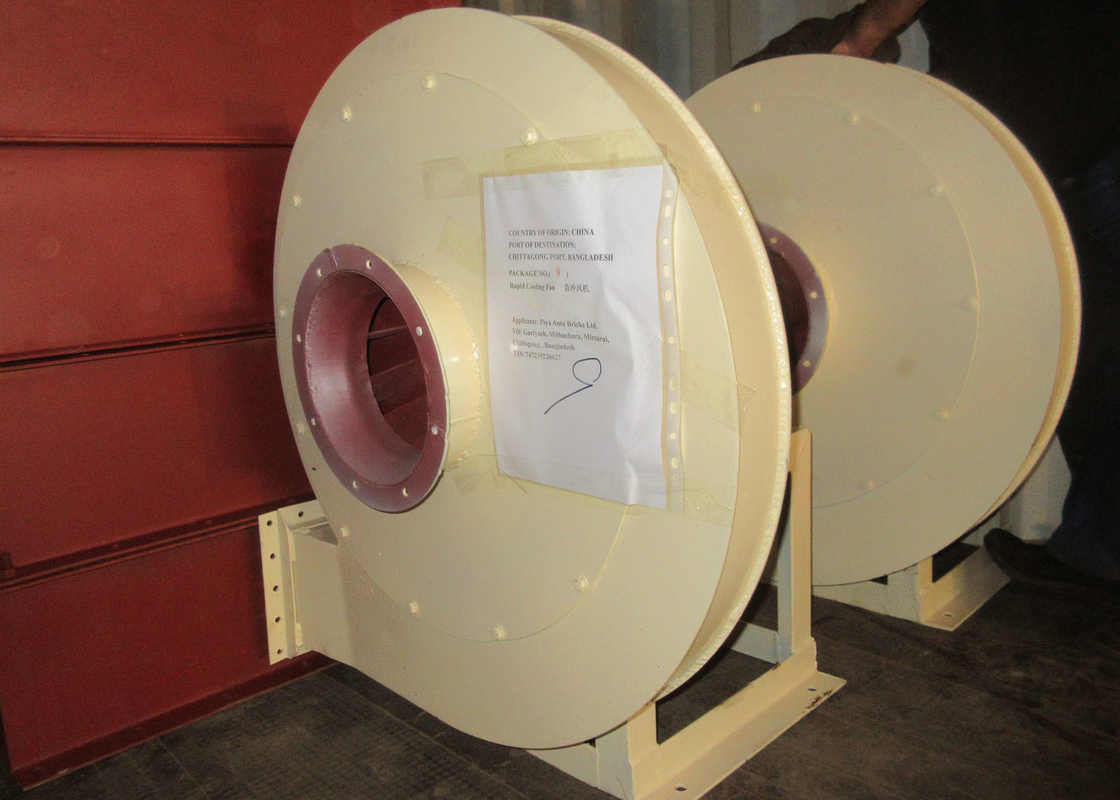

圧力バランス 土の土台トンネル 炉 設備 煙抽出システム 吹風機 冷却扇
トンネルオーブンの内部の異なるシステム
炉構造は平面天井構造として設計されています.
煙を放出する排気システム
オーブンの車の下にある冷却システムで,
廃棄熱回収システム
圧力のバランスシステム

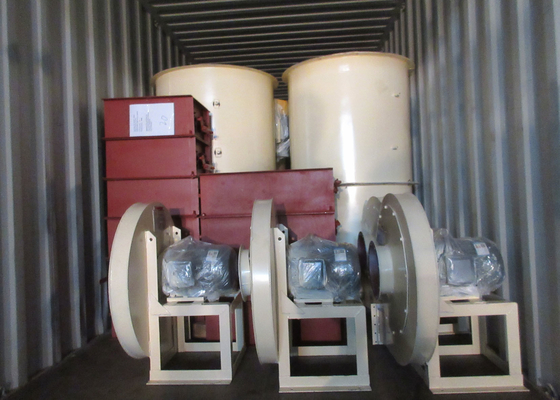

扇風機の多重表示
| 違う | ポイント | Qty | モデル | 機能 | R/分 | パワー (kW) |
| 1 | エグゼットファン | 1 | Y4-73No14C | 周波数を調整する | 960 | 37 |
| 2 | 急速冷却扇風機 | 3 | Y4-73No14C | 2900 | 7.5 | |
| 3 | バックプレッシャーファン | 2 | G4-73No8C | 730 | 18.5 | |
| 4 | オーブンの車の下の冷却扇 | 1 | G4-73No8C | 周波数を調整する | 1450 | 3 |
トンネルオーブンの適正な熱パラメータは,複数の扇風機によって制御されます.
急速冷却扇風機によって生成される高速冷却空気のカーテンで,トンネルオーブンを2つの部分に分けることができます.
トンネルオーブンの熱回収と冷却技術が 組み合わせられている限りトンネルの冷却ゾーンで乾燥介質として使用することができます. オーブン.
トンネルオーブンの総熱消費量の40%を占める冷却ゾーンによって回収された熱を計算し,実際に試験した後,乾燥機のニーズを満たすことができます
エネルギー節約,高効率,煙分離,無煙の乾燥は,実用的には同じです.
煙の排気扇風機
炉頭にある
これは,トンネルオーブンの予熱で水蒸気,排気ガス,煙草ガスを排除することによって,空気流がオーブンのヘッドに向かって移動させることができる.その機能は,オーブンが前熱ゾーンと焼却ゾーンの間の負圧に達することですオーブンの空気移動を直接制御する.
急速冷却扇風機
急速冷却扇風機によって作られる冷却空気のカーテンが 効果的に隔離エリアから冷却エリアへの逆空気の流れを遮断します煙の排気システムの調整がよりスムーズに動作させる.
迅速な冷却により,機械的特性とレンガの外観が大きく改善されます.熱冷却空気と熱いレンガ/ブロックの間で交換された熱は,その後,回復するために容易な熱空気を生成.
熱回復ファンの後
トンネルオーブンの冷却部分からの高熱気と低熱気の余熱を回収する.
オーブンカートの下の冷却扇:オーブンカートの上部と下部間の圧力をバランス,それは鋼鉄構造への空気吹いてオーブンカート冷却,そして熱交換された熱気は,オーブンの頭部とオーブンの尾部に流れます.
バックプレッシャーファン
オーブンの端に設置して冷たい空気を吹いて完成品を冷やします
