商品の詳細:
|
| アイテム: | 粘土の煉瓦トンネル キルンのプロジェクト | 発射周期: | 53hr |
|---|---|---|---|
| 発射量: | 96％ | 燃料: | 天燃ガス、オイル、石炭… |
| オーブンの大きさ: | 4.6m、4.9m、6.9m | ||
| ハイライト: | 天燃ガスのトンネル キルン,ホールブリックトンネルオーブン,燃焼システム トンネル炉 |
||
全自動粘土レンガ製造プラント、赤レンガ焼成粘土レンガトンネルキルンプロジェクト 天然ガス燃焼システム中空レンガブロックトンネルキルン
中空ブロックキルン用粘土レンガトンネルキルン自動天然ガス燃焼システム

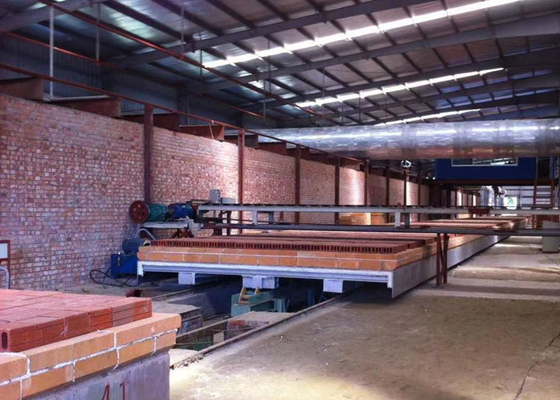

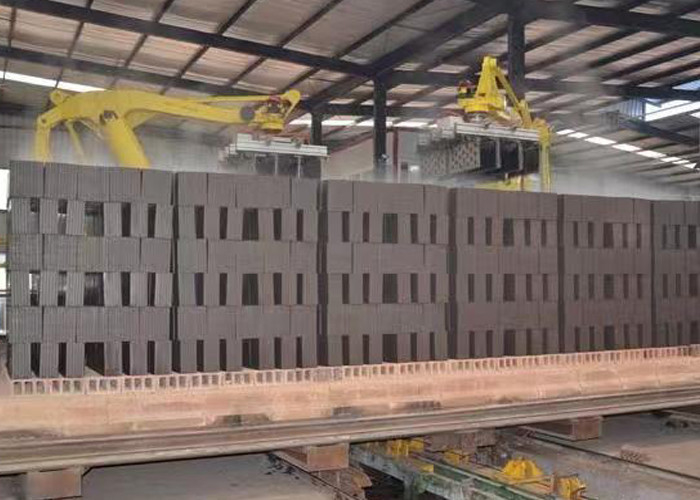

粘土レンガトンネルキルン
トンネルキルンには、排煙システム、リサイクルシステム、廃熱回収システム、冷却システム、圧力バランスシステムがあります。このキルンには、大きな断面、高収量、小さな断面温度差、優れた保温効果などの特徴があります。同時に、焼成熱パラメータが安定するようにキルン自動制御システムが装備されており、焼成品質が保証されています。
トンネルキルンシステム
技術はフラットシーリングトンネルキルンを選択します。トンネルキルンには、
排煙、冷却、放熱、キルンカー下の圧力バランス、走行およびテストシステムの完全なシステムがあります。キルン内の焼成曲線は、これらのシステムの調整を通じてより合理的になります。
トンネルキルンの両端には入口と出口のドアがあります。入口側には準備室があり、準備室とキルン接合ゾーンの間には遮断ドアがあります。これにより、冷気の侵入を効果的に回避し、キルンの焼成システムを確保します。
トンネルキルン構造
赤レンガは、温度が200℃以下の予熱ゾーンと冷却ゾーンに敷設されています。残りの部分、焼成ゾーン、断熱ゾーンの最内壁は、粘土耐火レンガを採用しています。粘土断熱レンガは、断熱エリアの敷設に使用されます。同時に、耐火ファブリックフェルト（温度曲線が600℃を超える部分用）またはロックウールフェルトが詰め物に使用され、赤レンガが外壁に敷設されます。
キルン屋根構造：両側の低温ゾーンには1つのキルンカー空間が残り、これは現場打ちコンクリートトップスラブを採用しています。他の位置については、粘土材料プレート、ハンガープレートが、鋳造製品によってH型鋼ビームの下にダビットを介して吊り下げられています。両側の壁体がメインビームの重量を支えています。高アルミナ綿、耐火繊維フェルト、ロックウールフェルト、ロックウールボードが耐火ハンガープレートに配置され、複合断熱層を構成しています。トッププレート間の亀裂は高アルミナ繊維によって影響を受けます。高温バインダーがボード間の隙間に充填され、断熱層の上面に塗装され、材料の不感性と構造の耐久性を確保します。

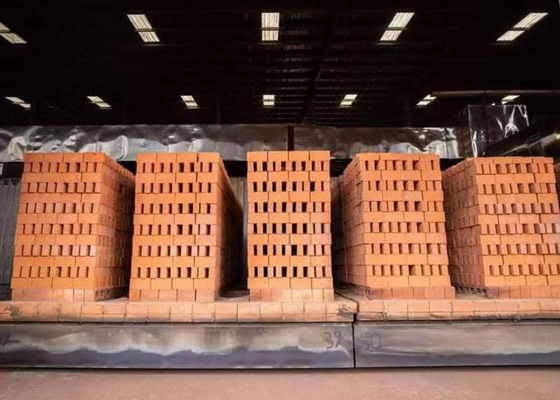

トンネルキルンは、粘土レンガの焼成に石炭/ガス/石油を燃料として採用できます
粘土レンガトンネルキルン用全自動燃焼システム
粘土レンガトンネルキルン/ホフマンキルン用石炭供給機械
バングラデシュで建設中の粘土レンガトンネルキルン
粘土レンガトンネルキルンの技術的パラメータ：
| 仕様モデル | 数字 | 出力容量（個/日） | 必要な土地面積 | 外寸（m） |
| トンネルキルン+乾燥機 | 2.5mセクション | 50000 | 140×50m | 110.8×4.3×2.34 |
| 8チャンネル | 61×9.6×1.5 | |||
| 3.6mセクション | 80000～100000 | 170×65m | 134.2×5.4×3.6 | |
| 12チャンネル | 67.6×19.22×1.5 | |||
| 4.6mセクション | 100000～120000 | 180×70m | 143.5×6.4×3.33 | |
| 14チャンネル | 65.5×25.24×3.285 | |||
| 6.9mセクション | 150000～180000 | 200×120m | 153.5×8.7×3.33 | |
| 20チャンネル | 65.5×25.24×3.285 |
