粘土レンガトンネルキルン

トンネルキルンは、排煙システム、リサイクルシステム、廃熱回収システム、冷却システム、圧力バランスシステムを備えています。このキルンは、大きな断面、高収量、小さな断面温度差、優れた断熱効果という特徴を持っています。同時に、焼成熱パラメータが安定するようにキルン自動制御システムが装備されており、焼成品質が保証されています。

トンネルキルンシステム
技術はフラットシーリングトンネルキルンを選択します。トンネルキルンは、完全なシステムを備えています。
排煙、冷却、放熱、キルンカー下の圧力バランス、運転および試験システム。キルン内の焼成曲線は、これらのシステムの調整を通じてより合理的になります。
トンネルキルンの両端には、入口と出口のドアがあります。入口側には準備室があり、準備室とキルン接合ゾーンの間には遮断ドアがあります。これにより、冷気の侵入を効果的に回避し、キルンの焼成システムを確保します。

トンネルキルン構造

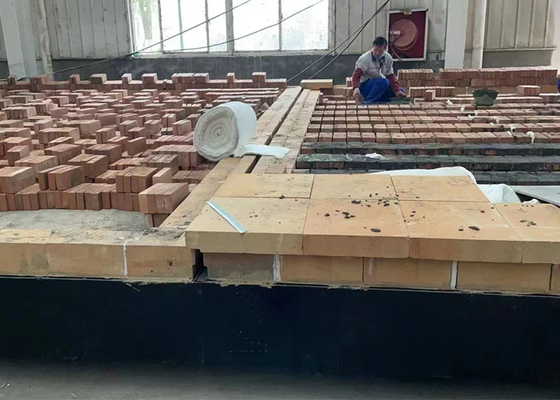

赤レンガは、温度が200℃以下の予熱ゾーンと冷却ゾーンに敷設されています。残りの部分、焼成ゾーンと断熱ゾーンの最内壁は、粘土耐火レンガを採用しています。粘土断熱レンガは、断熱エリアの敷設に使用されます。同時に、耐火ファブリックフェルト（温度曲線が摂氏600度を超える部分用）またはロックウールフェルトが詰め物として使用され、赤レンガが外壁に敷設されます。
キルン屋根構造：低温度ゾーンには、両側に1つのキルンカー空間が残り、鋳込みコンクリートトップスラブを採用しています。その他の位置には、粘土材料プレート、ハンガープレートが、鋳造製品によってH型鋼ビームの下にダビットを介して吊り下げられています。両側の壁体がメインビームの重量を支えています。高アルミナコットン、耐火繊維フェルト、ロックウールフェルト、ロックウールボードが耐火ハンガープレートに配置され、複合断熱層を構成しています。トッププレート間の隙間は、高アルミナファイバーによって影響を受けます。高温バインダーがボード間の隙間に充填され、断熱層の上面に塗装され、材料の不感性と構造の耐久性を確保します。

トンネルキルンは、粘土レンガの焼成に石炭/ガス/石油を燃料として採用できます

粘土レンガトンネルキルンの全自動燃焼システム

粘土レンガトンネルキルン/ホフマンキルン用石炭供給機械

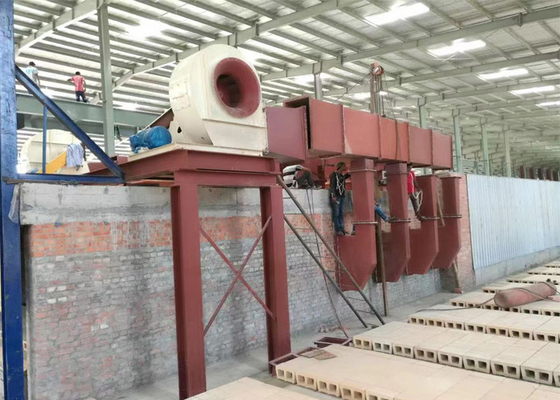

バングラデシュで建設中の粘土レンガトンネルキルン

粘土レンガトンネルキルンの技術的パラメータ：
