粘土の煉瓦トンネル キルンの発砲システム レンガ窯のロータリー キルンの構造

全自動 粘土レンガトンネルキルン焼成システム、レンガ窯ロータリーキルン建設

2回の時間設定と焼成技術設計システムを備えたトンネルキルン、レンガ窯ロータリーキルン

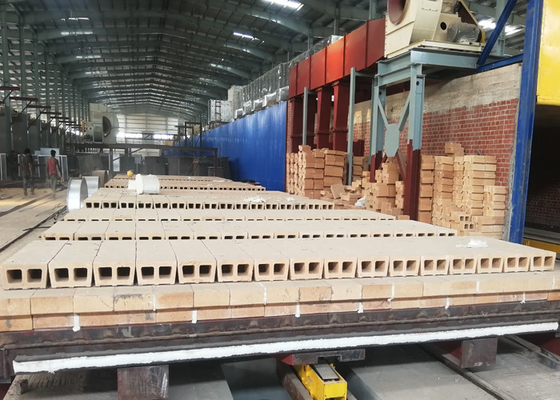

粘土レンガトンネルキルン

トンネルキルンは、排煙システム、リサイクルシステム、廃熱回収システム、冷却システム、圧力バランスシステムを備えています。このキルンは、大きな断面、高い収量、小さな断面温度差、優れた保温効果という特徴を持っています。一方、キルン自動制御システムが装備されており、焼成熱パラメータが安定していることを保証し、焼成品質を保証します。

トンネルキルンシステム
技術はフラットシーリングトンネルキルンを選択します。トンネルキルンは、
排煙、冷却、放熱、キルンカー下の圧力バランス、運転および試験システムの完全なシステムを備えています。これらのシステムを調整することにより、キルン内の焼成曲線がより合理的になります。

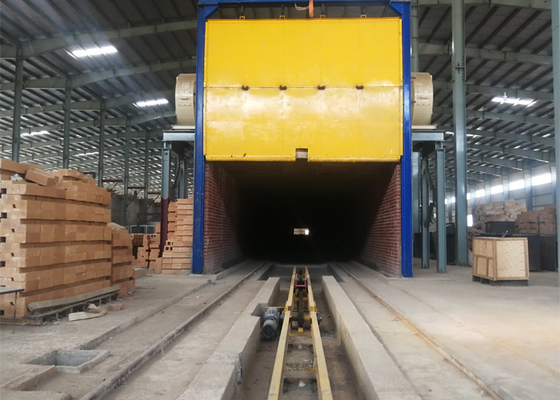

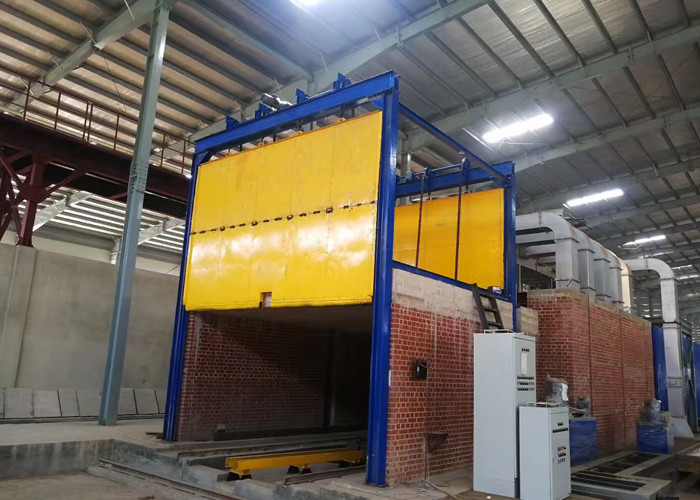

トンネルキルンの両端には入口と出口のドアがあります。入口側には準備室があり、準備室とキルン接合ゾーンの間にはカットオフドアがあります。これにより、冷気の侵入を効果的に回避し、キルンの焼成システムを確保します。

トンネルキルン構造
温度が200℃以下の予熱ゾーンと冷却ゾーンには赤レンガが敷かれています。残りの部分、焼成ゾーン、断熱ゾーンの最内壁には、粘土耐火レンガが採用されています。粘土断熱レンガは、断熱エリアを敷設するために使用されます。一方、耐火ファブリックフェルト（温度曲線が600℃を超える部分用）またはロックウールフェルトが詰め物として使用され、赤レンガが外壁に敷かれます。
キルン屋根構造：両側の低温ゾーンには1つのキルンカー空間が残り、これはコンクリート製のトップスラブを採用しています。他の位置については、粘土材料プレート、ハンガープレートが、鋳造製品によってH型鋼ビームの下にダビットを介して吊り下げられています。両側の壁体がメインビームの重量を支えます。高アルミナコットン、耐火繊維フェルト、ロックウールフェルト、ロックウールボードが耐火ハンガープレートに配置され、複合断熱層を構成します。トッププレート間の亀裂は、高アルミナファイバーによって影響を受けます。高温バインダーがボード間の隙間に充填され、断熱層の上面に塗装され、材料の不感性と構造の耐久性を確保します。

トンネルキルンは、粘土レンガの焼成に石炭/ガス/石油を燃料として採用できます

粘土レンガトンネルキルン用の全自動燃焼システム

粘土レンガトンネルキルン/ホフマンキルン用の石炭供給機械

バングラデシュで建設中の粘土レンガトンネルキルン

粘土レンガトンネルキルンの技術的パラメータ：
