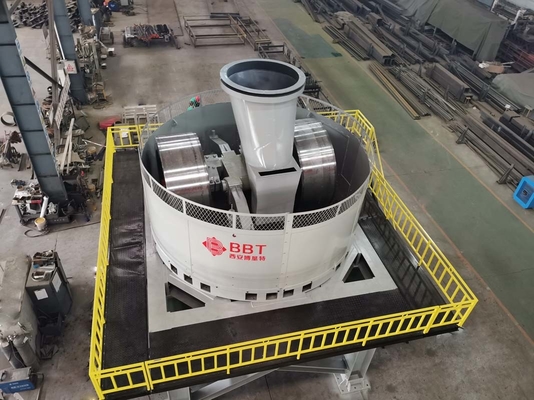

大容量 の 濡れ 鍋 ミル / 粘土 材料 の 金 磨き 機械

大容量 の 濡れ 鍋 ミル / 粘土 材料 の 金 磨き 機械
大容量 の 濡れ 鍋 ミル / 粘土 材料 の 金 磨き 機械 大容量 の 濡れ 鍋 ミル / 粘土 材料 の 金 磨き 機械 大容量 の 濡れ 鍋 ミル / 粘土 材料 の 金 磨き 機械 大容量 の 濡れ 鍋 ミル / 粘土 材料 の 金 磨き 機械 大容量 の 濡れ 鍋 ミル / 粘土 材料 の 金 磨き 機械 大容量 の 濡れ 鍋 ミル / 粘土 材料 の 金 磨き 機械 大容量 の 濡れ 鍋 ミル / 粘土 材料 の 金 磨き 機械 大容量 の 濡れ 鍋 ミル / 粘土 材料 の 金 磨き 機械

大画像 :  大容量 の 濡れ 鍋 ミル / 粘土 材料 の 金 磨き 機械

商品の詳細:
起源の場所: 中国
ブランド名: BBT
証明: ISO9001
モデル番号: TWPM185
お支払配送条件:
最小注文数量: 1 SET
パッケージの詳細: 湿ったパンミール コンテナによる海上輸送
受渡し時間: 約15日間
支払条件: L/C,T/T
供給の能力: 8〜10セット/月

大容量 の 濡れ 鍋 ミル / 粘土 材料 の 金 磨き 機械

説明
内部ロール: 12500kg 外輪: 8500kg
パン: 9700kg
ハイライト:

大容量 の 濡れパンの 工場

,

粘土材料 濡れたパンミール

,

金磨き機

粘土レンガ製造ライン用破砕装置の新しい価格TWPM湿式パンミル機

セラミックブロック生産ライントンネルキルンプラント用大容量湿式パンミル機械

大容量 の 濡れ 鍋 ミル / 粘土 材料 の 金 磨き 機械 0



粘土レンガ製造ライン設備TWPM185湿式パンミル:

TWPM-185湿式パンミルは、海外の類似製品の先進的な経験を吸収して当社が開発した新製品であり、中国の類似製品の中で主導的な地位を占めています。機械は構造が合理的で、運転が安定しており、故障率が低く、使いやすく、メンテナンスも簡単です。主に、石炭ガング、フライアッシュ、シェール、粘土、スラッジを主原料とする焼成レンガの製造プロセスにおける原料処理に使用されます。破砕、粉砕、混練、混合の機能を備えています。この機械で原料を粉砕・処理した後、原料の総合的な技術特性を大幅に改善でき、より高品質の焼成製品を製造できます。

大容量 の 濡れ 鍋 ミル / 粘土 材料 の 金 磨き 機械 1



湿式パンミルの技術的パラメータ:

No.
項目
TWPM185
TWPM200
1
ローラーサイズ
1850*700mm 直径*幅
2000*900mm 直径*幅
2
主軸の回転速度
≥13 rpm
≥13 rpm
3
モーター出力
90+2.2+2.2+1.5kw
142kw
4
ローラーの有効直径



1850mm
2000mm
5
回転速度
≥29rpm
≥29rpm
6
スクリーンホールの直径
カスタマイズされた建物
カスタマイズされた建物
7
生産能力
40-50 m³/h
60-90 m³/h
8
設備の総重量
65200 kg
70000 kg
9
寸法
5300*4600*6500mm
6700*6500*6700mm

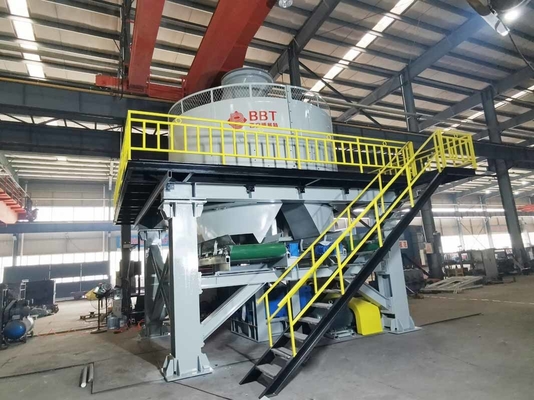

大容量 の 濡れ 鍋 ミル / 粘土 材料 の 金 磨き 機械 2

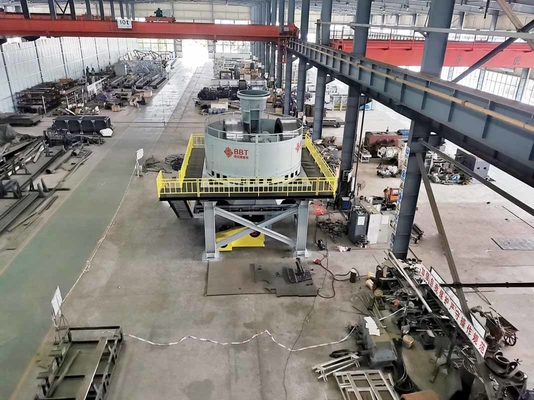

大容量 の 濡れ 鍋 ミル / 粘土 材料 の 金 磨き 機械 3

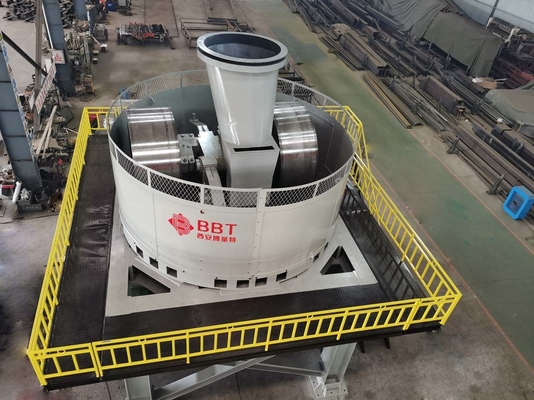

大容量 の 濡れ 鍋 ミル / 粘土 材料 の 金 磨き 機械 4

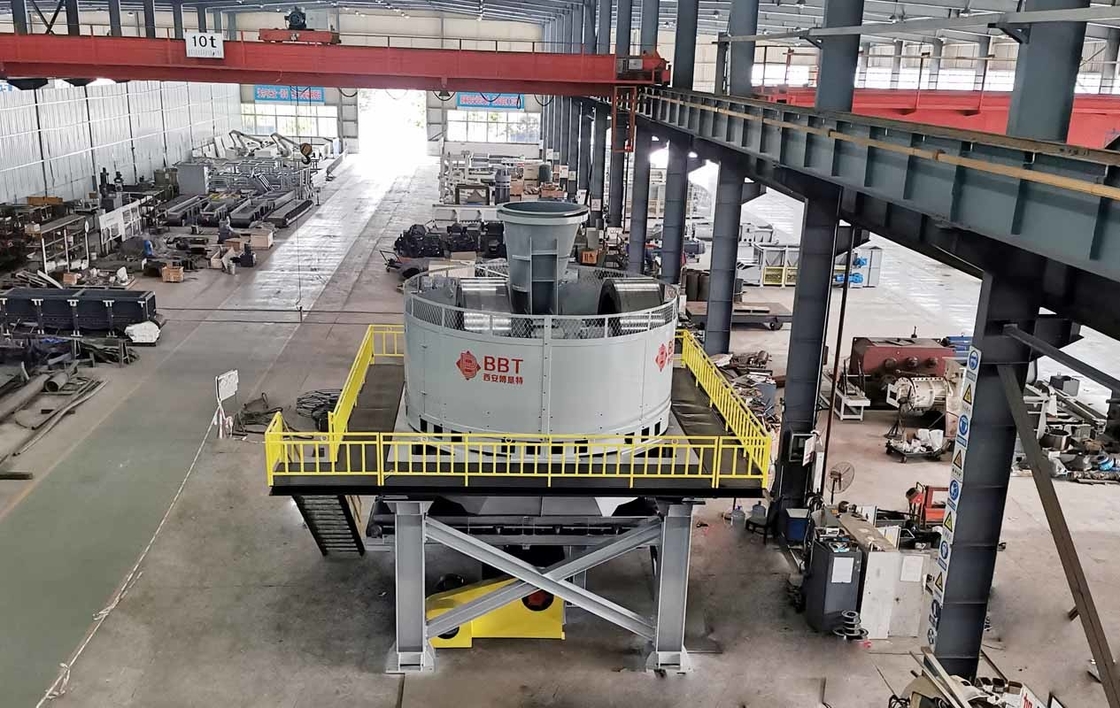

大容量 の 濡れ 鍋 ミル / 粘土 材料 の 金 磨き 機械 5



湿式パンミルの作動原理と構造的特徴:

電動モーターが原動力を提供し、電動モーターが油圧カップリングを駆動して、電動モーターの無負荷で安定した始動を実現します。動力はプーリーを介して減速機に伝達され、減速機はカップリングを介して主軸を回転させます。主軸とサスペンションシートはエキスパンションスリーブで接続されており、トルク伝達はエキスパンションスリーブ、主軸、サスペンションシート間の摩擦によって実現されます。利点は、取り付けと分解が容易で、主軸の過負荷保護を実現し、主軸の加工面の損傷を回避できることです。サスペンションシートは、それぞれ内側と外側の片持ち梁に動力を伝達し、2つのローラーを主軸を中心に回転させ、ローラーは同時にそれぞれのローラーシャフトを中心に回転します。前のプロセスで水と混合された原料は、設備の最上部にある中央供給ホッパーから内側ローラーの前面に落下します。内側ローラーによって破砕・粉砕された後、材料はフローティングスクレーパーによって外側ローラーレーシングに掻き取られ、外側ローラーを通過します。圧延後、原料はふるい板の穴を通して圧延・押し出しされ、さまざまな原料の破砕、混合、粉砕、混練が完了します。



このシリーズの湿式パンミルは、主にモーター、減速機、伝達軸部分、フレーム部分、サスペンションシート部分、内外のグラインディングホイール部分、グラインディングディスク部分、スクレーピング部分、排出ベルトコンベアなどで構成されています。

このシリーズの湿式パンミルの全体的な構造はコンパクトで、油圧カップリングを使用してモーターと減速機間の動力伝達を実現しています。利点は、始動時の衝撃が小さく、モーターと減速機の過負荷保護を実現して耐用年数を延ばすことができることです。

ローラーはパンミルの主要部品の1つであるため、ローラーの内外のローリングリングは高クロム鋳鋼で作られています。高クロム鋳鋼は耐摩耗性と高い材料降伏疲労強度を備えているため、ロールリングの耐用年数が向上します。同様に、パンミルのライニングプレートと排出ふるい板も高マンガン合金で作られています。ホイールミルの主軸は動力を伝達するための重要な部分であるため、より優れた総合的な機械的特性を備えた合金焼入れ焼戻し鋼を選択することに加えて、厳格な熱処理プロセスと品質検査が実施されています。さらに、すべてのコンポーネントに必要なベアリングとオイルシールは、国内の高品質製品で作られており、機械全体が高品質で、性能が良く、耐用年数が長いです。

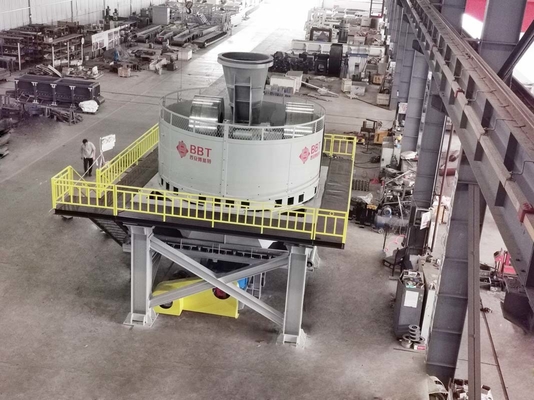

大容量 の 濡れ 鍋 ミル / 粘土 材料 の 金 磨き 機械 6

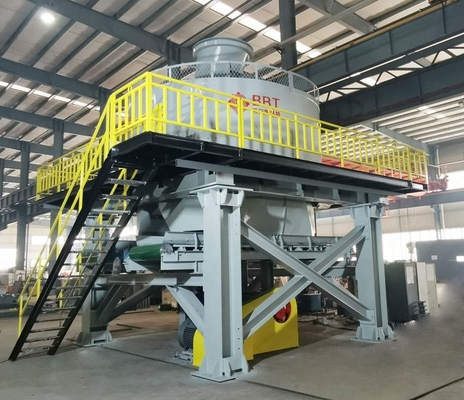

大容量 の 濡れ 鍋 ミル / 粘土 材料 の 金 磨き 機械 7



全自動粘土レンガ生産ラインの湿式パンミル

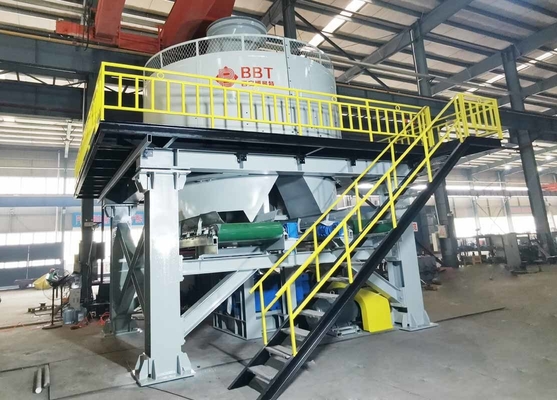

大容量 の 濡れ 鍋 ミル / 粘土 材料 の 金 磨き 機械 8



大容量 の 濡れ 鍋 ミル / 粘土 材料 の 金 磨き 機械 9
