粘土レンガ工場 チェーンプレートボックス フィッダー 粘土レンガボックス 給餌設備

粘土レンガ工場チェーンプレートボックスフィーダー粘土レンガボックス供給装置

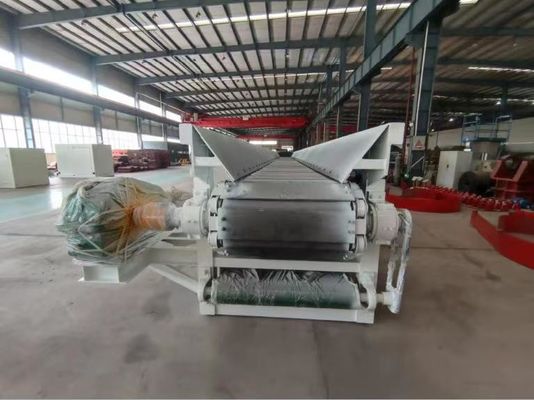

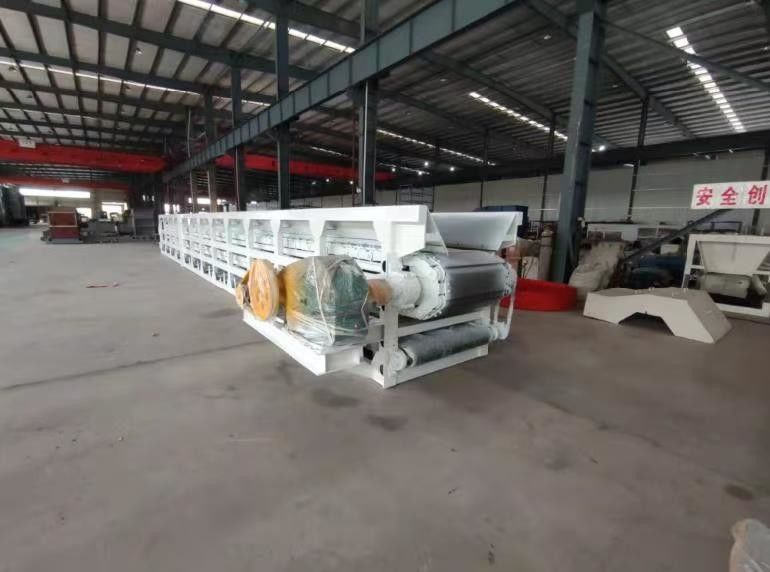

TCNLモデルチェーンスチールタイプボックスフィーダー

TCNL4.5/1000プレートフィーダーは、海外の類似製品の先進的な経験を吸収して当社が開発した新製品であり、中国の類似製品の中で主導的な地位を占めています。この機械は構造が合理的で、運転が安定しており、故障率が低く、使いやすく、メンテナンスも簡単です。この製品は、鉱業、建材、冶金などの業界で均一な供給とバッチ処理を実現するために広く使用されており、同様の鋭いブロック材料が均一に供給される他の機会にも使用できます。

レンガボックスフィーダーのmainパフォーマンス

生産能力: 10-50 m3/h

駆動スプロケットとテンションスプロケット間の中心距離: 4500 mm

チェーン走行トラックの中心距離: 1175 mm

重量: 6200kg

寸法: 6015*2500*1750 mm

電力：4kw

オプション

1. 伝達方向の選択：右駆動/左駆動；

2. 泥棒が装備されているかどうか。

粘土レンガボックス供給機械の動作原理と構造的特徴

プレートフィーダーの動力は、伝達装置のモーターによって駆動され、減速機によって減速された後、動力が駆動軸に伝達されます。その際、駆動軸に取り付けられた2つのスプロケットが駆動軸とともに回転します。さらに、ヘッドとテールスプロケットとかみ合う2つのチェーンも、駆動スプロケットとテールホイールの回転とともに前進し、チェーンプレートはチェーンに取り付けられてチェーンと同期して移動します。

チェーンプレートの機能は、材料の全重量を支えることです。チェーンの動きに伴い、チェーンプレートも材料を輸送するプロセスを完了します。

ゲートは手動で上げ下げして材料の排出量を制御でき、底部のスクレーパーはチェーンプレートに付着した原材料を清掃でき、泥棒はモーターによって駆動され、減速機によって減速されて材料をより均一かつスムーズに走行させます。

ボックスフィーダーの構造的特徴

プレートフィーダーは、主に次のコンポーネントで構成されています。

伝達システム：電気モーター、減速機、駆動軸、従動軸、スプロケット、チェーンプレート。

その他のデバイス：サイロゲート、スクレーパー、泥棒、ラック、サイロ、ガード。

BBTは全自動粘土レンガ製造ライン機械を供給していますおよび機器

TCNL シリーズのチェーンフルスチールタイプボックスフィーダー

TWGD シリーズの二軸ミキサー

GSシリーズのローラークラッシャー

TRA シリーズの二重歯ローラークラッシャー

TWJH シリーズのフロントグリッド押出ミキサー

TWPM シリーズのウェットパンミル

QTQGシリーズのカッター

EVシリーズの真空押出機

ロボット設定機

レンガ機械スペアパーツ

BBTは全自動粘土レンガ製造プロジェクトの設計、建設、技術サポートを提供しています。
